С развитием промышленности возникало все больше различных материалов, различных технологий, а следовательно все больше и различных изделий, как результат труда человека. Совершенствовались в это время и электроды. И сейчас их такое количество, что даже трудно разобраться, где какие, для чего и зачем. Попробуем как-то упорядочить все это многообразие.
Начнем с того, что все сварочные электроды можно разделить на две крупные группы: неметаллические и металлические. Расшифровка каждой группы соответствует названию. Каждая группа делится на подгруппы, а те в свою очередь также имеют свои подразделения.
Неметаллические изделия бывают только неплавящимися, их яркими представителями являются графитовые и угольные.

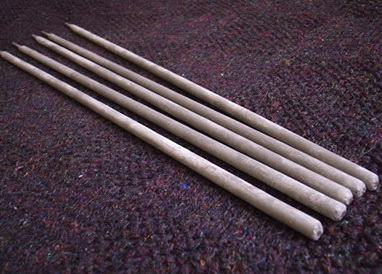

Металлические изделия можно подразделить на две большие подгруппы: плавящиеся и неплавящиеся. В состав подгруппы неплавящихся входят тарированные, лантанированные, итрированные и вольфрамовые электроды. При прохождении электрического тока через плавящиеся изделия, они расплавляются, смешиваясь при этом с расплавленным металлом свариваемых деталей. Их можно подразделить на покрытые и не покрытые. В основном сейчас производятся покрытые. Их представителями являются стальные и чугунные изделия, медные и алюминевые, бронзовые и др. Непокрытые изделия массово производились на начальных стадиях эволюции данной продукции, когда еще не существовало совершенного покрытия. Сейчас же такие изделия применяются в виде сплошной проволоки, сварка при этом осуществляется в газообразной среде.
Также изделия можно классифицировать по толщине покрытия. В изделиях с тонким покрытием отношение диаметра покрытого стержня к диаметру самого стержня меньше 1,2. Они обозначаются М. В изделиях со средним покрытием этот показатель меньше 1,45. Маркируются буквой С. В изделиях с толстым покрытием это отношение меньше 1,8. Маркируются буквой Д. В изделиях с особо толстым покрытием это отношение больше 1,8. Они обозначаются буквой Г.
Также предусмотрено разделение электродов по их устойчивости к кратковременным нагрузкам на разрыв в кгс/мм2. Такое сопротивление отражено цифрами в маркировках Э42, Э42А, Э50… Причем наличие буквы А означает повышенную пластичность шва. Система классификации данных изделий предполагает разделение данной продукции еще по многим показателям и характеристикам, это мы рассмотрим в следующей статье.
