Газовый редуктор: виды, устройство, особенности

Газовые редукторы – приборы, которые разработаны для понижения давления газовых смесей, отбираемых из баллонов.

Используются при:

• проведении газосварочных работ;
• резке металлов, сплавов;
• заправке гидравлического оборудования дорожно-строительной техники (гидроаккумуляторов);
• подключении нагревательных приборов (печей, пушек), газовых плит.

Устройство способно поддерживать постоянное давление газов, независимо от изменения объема смеси в баллоне.

Виды газовых редукторов, их устройство

Редукторы делятся на приборы, предназначенные для работы с разными газовыми смесями: кислородом, пропан-бутаном, аргоном, углекислым газом, азотом, гелием. Стандартные цвета корпусов редукторов:

• красный – для пропан-бутана;
• белый – для ацетилена;
• синий – для кислорода;
• серый – для инертных газов (аргона, гелия);
• черный – для углекислого газа, азота.

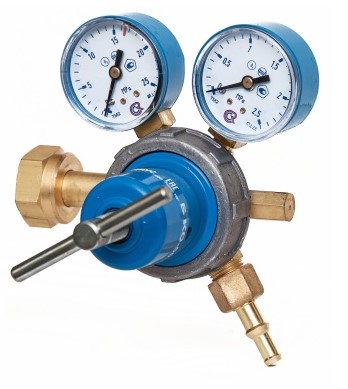

Газовые редукторы мембранного типа состоят из разборного корпуса, который отлит с применением латунных сплавов, алюминия, манометров высокого и низкого давления , регулировочного винта, двух пружин (нажимной , вспомогательной), редуцирующего клапана, входного и выходного штуцеров, мембраны, двух газовых камер (высокого, низкого давления), защитного клапана. На корпусе каждого устройства есть маркировка, указывающая на то, что прибор был проверен в отделе ОТК, может эксплуатироваться в соответствии с инструкцией завода-изготовителя.

Редуктор для газового баллона мембранного типа устанавливают на баллон, к выходному штуцеру присоединяют шланг. Перед первым использованием приборов для горючих газов и кислорода необходимо проверить герметичность всех соединений. Для этого используют мыльную пену. Утечки устраняют, после чего допускается эксплуатация газового оборудования для выполнения нужных операций.

После открытия вентиля баллона газ поступает в камеру высокого давления. Оператор устанавливает рабочее давление на выходе, вращая регулировочный винт по часовой стрелке. В это время нажимная пружина воздействует на мембрану, вспомогательная пружина противодействует нажимной пружине, за счет чего во второй камере устанавливается стабильная сила потока газа.

Особенности пропановых и ацетиленовых редукторов

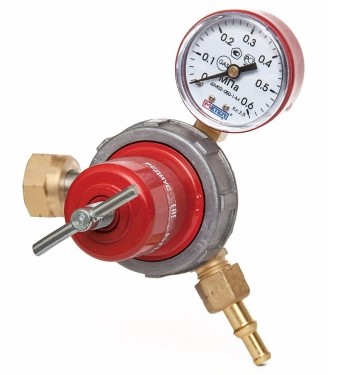

В заполненном баллоне с пропан-бутаном (объемом 50 литров) давление равно 1, 6 МПа. Для эксплуатации на производстве, а также в быту достаточно 0, 6 МПа. Редукторы для установки на баллоны пропана бывают регулируемые и нерегулируемые. Во втором случае прибор-лягушку устанавливают на баллон, подсоединяют шланг к выходному штуцеру, устройство без регулировок поддерживает нужное давление на выходе.

Ацетиленовые редукторы, применяемые во время газовой сварки, резке металлов, монтируют на вентиль с помощью накидного хомута. Это связано с конструкцией баллона, на котором отсутствует резьбовой штуцер.

В одноступенчатом ацетиленовом редукторе газ поступает в двухступенчатый фильтр. Сначала смесь проходит через войлочный наполнитель, затем через сетчатый. Первый фильтр снижает влажность ацетилена, второй предохраняет редукторный корпус от воздействий твердых частиц, так как внутренняя часть емкости с газом, которая использовалась долгое время, подвергается механическому износу.

Прежде чем купить газовый редуктор в Минске, нужно выяснить, с какими газовыми смесями будут выполняться работы. Существуют универсальные приборы, которые допускается использовать с различными смесями: аргоном, гелием, углекислотой. Есть устройства, предназначенные только для установки на определенные баллоны – с ацетиленом или пропан-бутаном.

Дополнительно необходимо использовать алюминиевые или стальные хомуты для крепления шлангов, огнепреградительные клапаны, предотвращающие обратный удар. При работе с пропаном, кислородом, углекислым и инертными газами потребуются специальные прокладки.
