Газовый шланг: классификация и маркировка, конструкция, как выбрать

Газовая сварка применяется при резке металлов, их сплавов. Используется также при соединении металлопроката либо труб. Резка или сварка металла проводится посредством получения тепла от сгорания кислородной смеси, горючего газа или топливной смеси. Для транспортировки используемого компонента в резак или горелку применяют специальные гибкие газовые шланги. Рукав сварочный используется в промышленном секторе, сельском хозяйстве, авиа и машиностроении и повсеместно в быту. Он изготавливается согласно технологическим стандартам, которые строго проверяются для соответствия характеристикам используемого при сварке горючего компонента.

Классификация сварочных рукавов

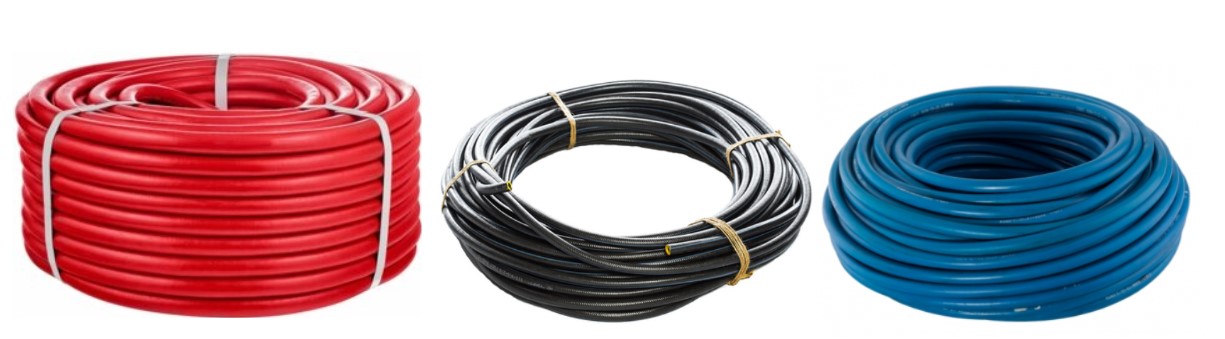

Каждый из шлангов, используемых для газовой сварки, рассчитан на конкретный тип топлива и выдерживает определенное допустимое давление. Безопасное использование изделия зависит от правильности его выбора. Согласно технологическому стандарту, по назначению выделяют три класса газовых шлангов:

• Первый – применяют при рабочем давлении в 0,63 мПа для сварки газом. Маркируется красным оттенком поверхности;
• Второй – предназначен для транспортировки жидкого горючего топлива к горелке при рабочем давлении не выше 0,63 мПа. Имеет маркировку желтого цвета;
• Третий – предназначен для подачи кислорода при рабочих параметрах не выше 2-4 мПа. Маркируется синим или голубым оттенком.

Шланги универсального типа имеют нейтральную черную оболочку. На шланги, которые выдерживают давление до 4 мПа обозначение цветом не наносят.

Сварочные шланги подразделяются по климатическому фактору. Газовые шланги, разрешенные к применению в регионах с умеренным климатом, не требуют четкой классификации по данному типу. Гибкий трубопровод, разрешенный для сварки в жарких или тропических климатических условиях, имеет литеру «Т» на маркировочной ленте, для северных регионов - «ХЛ». Нижний температурный предел гибкого трубопровода, используемого в жарком климате, составляет – 10С, для умеренного – 30С, для холодного составиляет -60. Максимальная положительная температура эксплуатации шлангов всех типов не должна превышать +70С.

Конструкция газового рукава

Из-за особенностей использования, изготовление сварочных рукавов производится в полном соответствии технологическим нормам. Конструкция сварочного шланга должна выдерживать механические, температурные нагрузки, а также быть устойчивой к воздействию едких веществ и химикатов. Сварочные рукава должны быть устойчивыми не только к температурным осадкам и особенностям климата, но и выдерживать высокое давление подаваемого газа.

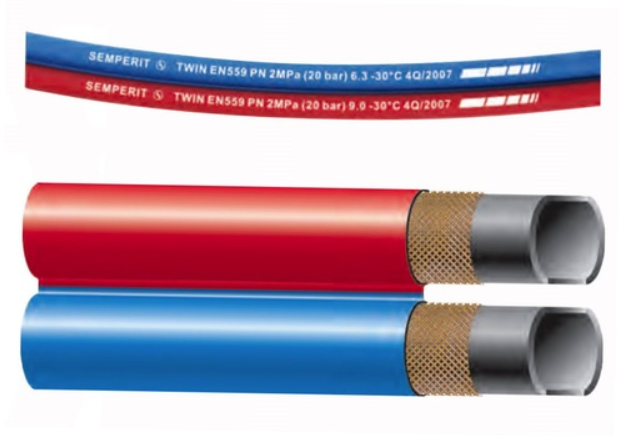

Вне зависимости от класса, конструкция рукава включает два резиновых слоя с армирующей нитяной оплеткой. Внешний слой покрытия состоит из специальной эластичной резины, внутренний – из синтетического каучука, устойчивого к воздействию топливного материала. Армирующий каркас состоит из хлопковых нитей или стекловолокна, перекрестно наложенных между резиновыми слоями для укрепления конструкции.

Маркировка

Так как каждый тип газового шланга предназначен для транспортировки определенного типа топлива, особенно важно правильно промаркировать изделие. Помимо маркировки цветом, на поверхность наносят основную техническую информацию:

• товарный знак;
• наименование производителя;
• указание класса;
• размер внутреннего диаметра;
• дату производства;
• допустимую температуру;
• допустимое максимальное давление.

Маркировку наносят двумя продольными линиями вдоль всей бухты. Цвет маркировочных полос должен соответствовать классу изделия.

На что обратить внимание при выборе

Чтобы выбрать качественный сварочный рукав, рекомендуем обратить внимание на следующие моменты:

• изготовление согласно ГОСТ, а не ТУ;
• маркировка должна хорошо читаться и быть вбитой или нанесенной по всей длине бухты гибкого трубопровода;
• маркировка должна включать всю основную информацию;
• на разрезе шланга должна быть видна нитяная оплетка;
• на внешней поверхности не должно быть утолщений, неровностей.

Газовый шланг купить в Минске можно в бухте с сопроводительным ярлыком, содержащим всю информацию об изделии. Запросить подробную спецификацию, включающую состав резиновой смеси можно у менеджера нашей компании.
