Конструкция и виды сварочных масок хамелеон

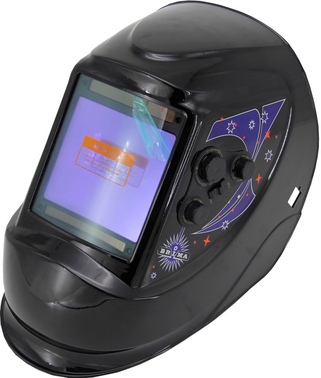

Маска сварщика, имеющая встроенный жидкокристаллический светофильтр, называется хамелеоном. Это средство индивидуальной защиты с усовершенствованной конструкцией, которая обеспечивает автоматическое затемнение стекла. При гашении дуги, переходе к механической обработке шва окно становится прозрачным, не препятствуя обзору. Сварочная маска-хамелеон используется работниками металлообрабатывающих, промышленных предприятий. Применяется при создании неразъемных соединений на строительных площадках. В процессе сварки обеспечивает защиту глаз и кожи от брызг раскаленного металла, искр, пыли, дыма, воздействия высоких температур, вредного излучения.

Конструкция

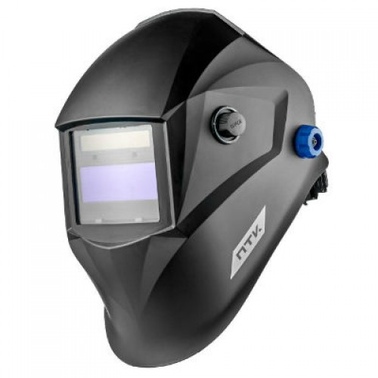

Модели хамелеонов различаются между собой дизайном, но имеют сходную конструкцию. Корпус имеет подложку, оснащен регулятором фиксации на голове. Для повышения безопасности предусматривается наличие защитного кожуха для шеи. В конструкцию хамелеона встроены:

• светофильтр;
• блок питания;
• плата, отвечающая за настройки.

Светофильтр является сложным оптико-электронным устройством. Состоит из слоев жидкокристаллических ячеек и поляризующих пленок, защитных стекол. Имеет датчики, реагирующие на зажигание сварочной дуги. Наружное стекло уберегает поверхность фильтра от повреждений, при износе заменяется новым.

Принцип работы масок

В основе рабочего механизма лежит поляризация кристаллических слоев. Ячейки, находящиеся между пленками в статичном положении, при подаче электрического тока меняют пространственную ориентацию. Происходит структуризация кристаллов, что приводит к блокировке проходящего через них света. Особенности хамелеонов:

1. При зажигании дуги срабатывают фотодатчики, экран затемняется. Скорость реагирования фильтров составляет от десятков до сотен микросекунд. Экран затемняется быстрее, чем свечение от дуги достигает глаз сварщика.
2. Защитные свойства фильтра, задерживающего инфракрасное и ультрафиолетовое излучение, не зависят от степени затененности стекла. Сохраняются в любом режиме работы.

При использовании хамелеонов минимизируется нагрузка на глаза. Снижается утомляемость при работе с металлами с высокой отражающей способностью. Модуль управления позволяет настраивать комфортную степень затемнения с учетом особенностей зрения, условий освещенности. Можно регулировать скорость осветления экрана после затухания дуги.

Виды масок-хамелеонов

В линейках производителей встречаются маски с ручным управлением, а также автоматические и полуавтоматические варианты. Также в модельном ряде можно выделить два вида хамелеонов – со стандартным функционалом и встроенным устройством подачи воздуха. Маски с принудительной вентиляцией используются при сварке, сопровождающейся выделением ядовитых газов и выполняющейся в замкнутом пространстве. Подающее воздух устройство работает по принципу респиратора.

Классифицировать хамелеоны можно по типу элемента питания. В зависимости от модели маска работает от солнечной батареи, литиевых элементов. Источники питания могут быть заменяемыми или встроенными в корпус.

Особенности выбора средства защиты

При выборе маски учитываются технические характеристики модели, внешний дизайн, расположение элементов управления. Важно оценить вес изделия, удобство фиксации на голове. Критерии, учитывающиеся при покупке средства защиты, представлены в таблице.

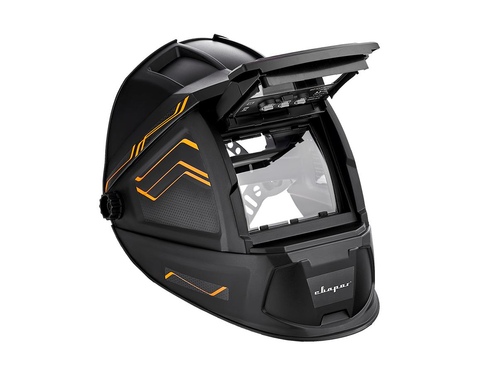

При выборе маски следует обратить внимание на наличие дополнительных опций, например регулировки угла наклона фильтра. Материал корпуса должен соответствовать температурному режиму работы, климатическим условиям. Качественные маски сопровождаются техническим паспортом, имеют гарантию производителя.
