Пропановый редуктор: конструкция, принцип работы, виды, как установить, как выбрать

Одним из распространенных источников энергии является пропан. Этот газ используется в качестве топлива при генерации электричества, тепловой энергии, а также в двигателях внутреннего сгорания. Перед подачей к потребителю газовую смесь сжимают, чтобы сократить расходы на транспортировку. Чтобы газовые приборы и оборудование могли работать со сжатым пропаном, необходим регулятор давления - редуктор пропановый для газового баллона или магистральной трубы.

Конструкция и принцип работы редуктора для пропана

пропановый редуктор

Основными элементами конструкции являются:

  • корпус. Состоит из двух частей (камер высокого и низкого давления), скрепляемых винтовыми соединениями. Изготавливается из латуни или другого металла, устойчивого к окислению. Корпус окрашен в тот же красный цвет, что и пропановые газы. На поверхности корпуса размещается наклейка или штамп с указанием технических характеристик прибора и датой выпуска;
  • входной патрубок, соединенный с камерой высокого давления. На конце патрубка имеется накидная гайка с левой резьбой для подключения шланга от баллона. В некоторых моделях редукторов на входных патрубках размещаются манометры. На промышленных моделях редукторов, устанавливаемых на газовых линиях с большим числом потребителей или мощным оборудованием, входной патрубок может оснащаться предохранительным клапаном;
  • выходной патрубок с предохранительным клапаном. На выходном патрубке также может располагаться манометр. Выходной манометр позволяет точно контролировать давление пропана, подаваемого на газовое оборудование;
  • сетчатый фильтр для защиты от механических загрязнений;
  • эластичная мембрана;
  • клапан с седлом и штоком;
  • рабочая пружина с винтом корректировки ее сжатия.

Принцип работы пропанового редуктора основан на взаимодействии двух сил, прикладываемых к мембране между камерами высокого и низкого давления. Первая сила — это давление газа, поступающего в камеру высокого давления через входной патрубок. Вторая сила — сопротивление рабочей пружины, расположенной со стороны камеры низкого давления.

В момент подачи газа сначала заполняется камера высокого давления (КВД). Мембрана растягивается и через шток открывает клапан, преодолевая усилие рабочей пружины. Пропан поступает в камеру низкого давления (КНД). Давление в КНД увеличивается, мембрана восстанавливает свою форму, перемещая шток клапана и тем самым перекрывая подачу газа.

Если подключенное оборудование потребляет газ (горелки работают, сжигая пропан), то давление в КНД снижается, мембрана деформируется и рабочий цикл повторяется. Если мощность горелок будет уменьшена, то сократится расход газовой смеси из КНД, мембрана будет быстрее возвращаться в исходное положение. В результате из КВД будет поступать лишь тот объем пропана, который необходим для поддержания необходимого уровня давления в КНД и, соответственно, в выпускном патрубке.

Вращая регулировочный винт, можно отрегулировать сжатие рабочей пружины. Такая регулировка позволит изменять уровень давления в КНД и выпускном патрубке редуктора.

Типы пропановых редукторов

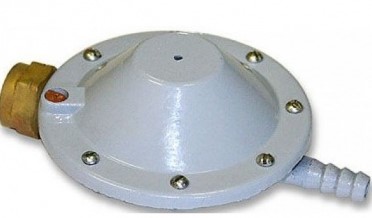

пропановый редуктор БПО

Группировка по типам пропановых редукторов производится с учетом их конструкции. Так, существуют одноступенчатые и двухступенчатые регуляторы. В двухступенчатых моделях понижение уровня давления происходит в два этапа. Газовая смесь последовательно пропускается через два одноступенчатых редуктора. При этом газ из выпускного патрубка прибора первой ступени редуцирования сразу попадает в КВД второй ступени.

Также существует деление на типы по способу контроля давление пропана:

  • редуктор без манометра. За простую форму и дешевизну нередко именуется «Лягушкой». Это самый дешевый редуктор пропановый бытовой, назначение которого — снизить давление пропана, поступающего от газового баллона к плите, отопительному котлу или горелке сварщика. При этом отсутствие средств индикации и контроля не снижается степень эффективности и безопасности работы газового регулятора. В заправленном на официальной газовой станции баллоне давление не может иметь значений выше нормативных;
  • редуктор с одним манометром. Наиболее распространенные модели. Манометр расположен на выпускном патрубке, позволяя контролировать давление газовой смеси на наиболее ответственном участке — линии подачи к потребителю. Такая схема размещения контрольных приборов позволяет одновременно решить две задачи: надежно защитить газовое оборудование избыточного давления и не слишком увеличить стоимость всего устройства;
  • редукторы с двумя манометрами. Находят применение в профессиональной и полупрофессиональной среде. Дополнительный манометр на впускном патрубке позволяет не отвлекаться на чтение показаний прибора, расположенного на вентиле баллона, что увеличивает производительность труда.

Как выбрать пропановый редуктор

Перед тем, как редуктор пропановый купить в Минске или заказать его доставку в регионы, необходимо изучить характеристики оборудования, с которым ему предстоит работать. Наиболее значимых параметров два — расход газа и максимальное давление.

Расход пропана, указанный в характеристиках редуктора, не должен быть меньше аналогичного параметра защищаемого оборудования. В противном случае отопительный котел или горелка не смогут работать в штатном режиме и обеспечить требуемый уровень мощности.

При этом редуктор с пропускной способностью выше, чем у подключаемого оборудования, может эксплуатироваться без ограничений. Котел, плита, или горелка не смогут потребить топлива больше, чем заявлено в их характеристиках.

пропановый редуктор бытовой

Бытовое газовое оборудование можно настроить на работу при стандартных значениях давления пропана: 30, 37 или 50 mbar. Максимальное рабочее давление для пропанового редуктора не должно быть выше, чем для подключаемых приборов. Эксплуатация газового оборудования при давлении газа выше номинального запрещена. Помимо штрафа, можно столкнуться с проблемой серьезного пожара и гибели людей.

Кроме того, не стоит приобретать профессиональное оборудование для бытового использования. В быту не получится в полной мере воспользоваться всеми возможностями приборов для газораспределительных станций или поселковых котельных.

Правила установки газового редуктора

Для включения редуктора в схему газоснабжения могут использоваться два способа: на резьбу или штуцер (елочку). Для использования зубчатого штуцера нет необходимости подготовки газового шланга. Достаточно натянуть шланг на штуцер и затянуть металлическим хомутом.

Если нет уверенности в возможности регулярно осматривать состояние газового оборудования, то стоит остановить выбор на резьбовых соединениях. Небольшое увеличение стоимости монтажа приведет к значительному росту надежности всей системы газоснабжения.

Резьбовое соединение также позволяет использовать тройники, разветвители, муфты и переходы. Это не только упростит монтаж, но и позволит подключать к одному источнику пропана сразу несколько потребителей.

газовый пропановый редуктор

При проведении монтажных работ следует соблюдать следующие правила:

  • перед установкой редуктора следует внимательно изучить внешнее состояние его корпуса и манометра. Нигде не должно наблюдаться трещин, вмятин;
  • резьбовые соединения не должны иметь механических повреждений;
  • штуцеры не должны иметь изгибов, их форма должна быть строго круглой;
  • для увеличения герметичности соединений необходимо использовать ФУМ-ленту, натуральный лен;
  • штуцерные соединения должны дополнительно фиксироваться хомутами;
  • при первом включении газового оборудования вначале открывается вентиль на баллоне. Если после осмотра газовой арматуры, включая редуктор, не выявлено утечек газа, можно приступать к проверке работоспособности оборудования потребителей.

Как и любые приборы, предназначенные для работы в неотапливаемых помещениях, большинство пропановых редукторов способно сохранять работоспособность в диапазоне температур от -15 до 45 С. При отклонении температуры необходимо регулярно проверять оборудование на предмет утечки пропана. Определить утечку можно по характерным признакам: пузыри на мыльной пене, характерный запах, шипение.
