Сильфонный компенсаторы: виды и назначение

Сильфонный компенсатор – это модуль, который устанавливается в трубопроводную систему для обеспечения надежности соединений. Элементы этого типа стабилизируют трубопровод при воздействии перепадов температуры, вибрации, гидравлических ударов, механических нагрузок со стороны проводимого вещества или внешней среды.

Применение сильфонных компенсаторов

Подобные элементы трубопровода используются в любых системах, которые подвергаются нагрузкам во время эксплуатации: от бытовых водопроводов и канализации, до сложных промышленных систем. Компенсаторы востребованы в таких сферах, как химическая, нефтеперерабатывающая, пищевая промышленность, машино- и судостроение, нефте- и газодобывающая отрасли.

Компенсирующие элементы предотвращают разгерметизацию соединения при таких деформациях, как сжатие, растяжение, изгиб, смещение оси. Причиной деформаций может быть как воздействие рабочей среды (гидроудары, вибрация, сильный напор), так и воздействия извне – удары, давление, изменение температуры, смещение грунта при подземной прокладке трубопровода.

Cильфонные компенсаторы

Устройство и принцип работы

Сильфонный компенсатор – это гибкий цилиндр с гофрированной оболочкой. Гофрированный элемент называется сильфоном и, как правило, изготавливается из нержавеющей стали. Сильфон может быть один или несколько. Увеличение количества сильфонов повышает способность модуля выдерживать деформации и сохранять свои свойства.

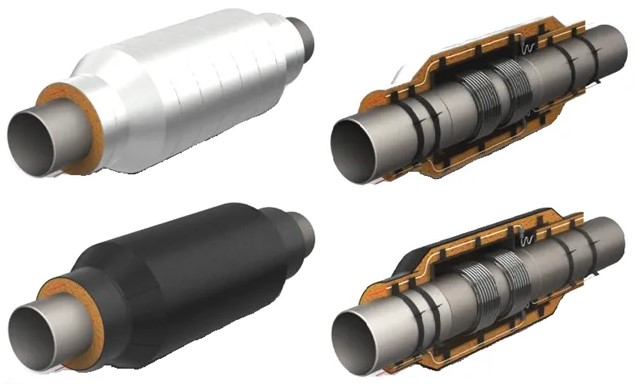

Сильфон защищен от транспортируемой среды внутренним экраном, что позволяет использовать компенсирующие модули в системах с химически агрессивной рабочей средой. С внешней стороны гофрированная оболочка защищается кожухом, использование которого обеспечивает защиту от воздействий извне. Конструкция может также дополняться тепловой изоляцией или дистанционными контролирующими приборами.

При внешних или внутренних воздействиях на трубопровод сильфон принимает на себя нагрузку. Гофрированная форма позволяет этому элементу выдерживать деформации, не теряя герметичности и эксплуатационных характеристик. Благодаря работе этого элемента деформация локализуется на одном участке, не воздействуя на соединения трубопровода.

Принцип работы сильфонных компенсаторов

Способы монтажа

Компенсирующий модуль может монтироваться к трубе одним из трех способов:

  • Муфтовое/резьбовое крепление – образует соединение, которое легко разобрать при необходимости. Для обеспечения герметичности требуется использовать уплотнители, прокладки, герметики.

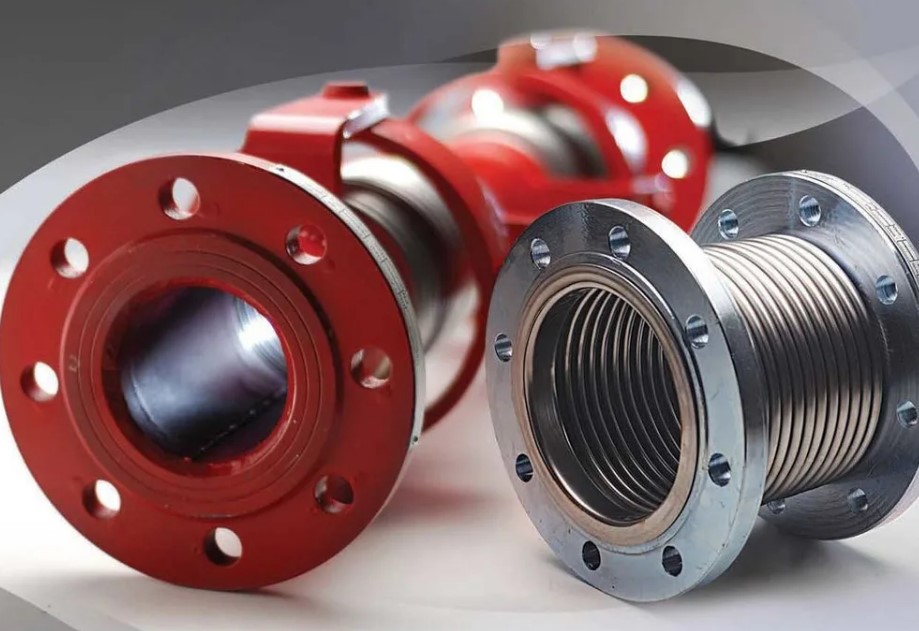

  • Фланцевое соединение – крепление при помощи болтов и гаек через отверстия во фланцах — плоских элементах на концах труб и арматуры. Образуется герметичное соединение. Снять такую арматуру возможно, хотя это потребует больше усилий, чем с муфтовым соединением.
  • Сварка – наиболее долговечный, надёжный, герметичный вариант. Разборка невозможна.

Виды компенсаторов:

  • Осевой. Устройства этого типа компенсируют деформации, вызванные изменениями температуры. При компенсации движение происходит вдоль оси – модуль способен растягиваться/сжиматься. Такие модели имеют простую конструкцию, способны работать даже в неблагоприятных условиях (высокое давление, экстремальные температуры), а также не требуют технического обслуживания, что объясняет их популярность.

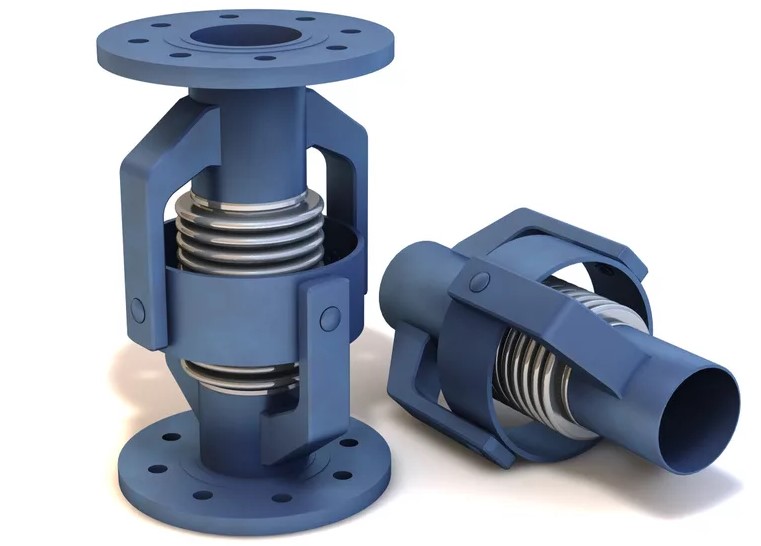

  • Угловой. Угловые модели способны сгибаться под различными углами в нескольких плоскостях. Смещение ограничивается шарнирами/карданами, которые предохраняют компенсирующее устройство от перекручивания. Использование такого компенсатора возможно в сложных трубопроводах, где трубы располагаются в разных плоскостях.
  • Сдвиговый. Сдвиговые устройства поглощают отклонения от оси, поперечные сдвиги. В зависимости от модели деформация ограничивается фланцами, тросами, кожухами, шпильками, внутренними экранами или другими дополнительными элементами. Максимальное смещение относительно оси может достигать 5 см.
  • Универсальный. Универсальные модели поглощают осевые, угловые, сдвиговые деформации, а также воздействие вибрации. Такие модели нетребовательны к условиям эксплуатации или способу прокладки трубопроводной системы. Единственный недостаток – высокая цена, поэтому в ряде случаев практичнее ограничиться более специфическими моделями.
  • Стартовый. Такие модели по функциям схожи с осевыми и работают с температурными деформациями, но используются только на этапе ввода системы в эксплуатацию. Когда в трубопровод впервые поступает горячая рабочая среда, его элементы деформируются – стартовый компенсатор предназначен для того, чтобы принять на себя эту деформацию. После того, как работа системы налаживается, стартовый модуль становится частью трубы – его наружные оболочки свариваются и становятся неподвижны. Устройство не рассчитано на продолжительную работу.
  • Разгруженный. Разгруженные компенсаторы работают с осевыми и сдвиговыми деформациями. В отличие от других моделей, они не требуют наличия неподвижных опор, так как нагрузка на опоры не оказывается. Эта особенность позволяет устанавливать их там, где установка других типов модулей невозможна.
  • Неразгруженный. Такие модели компенсируют вибрации, температурные расширения, механическую нагрузку. В отличие от разгруженных моделей, они дают нагрузку на прилегающие элементы и требуют наличия фиксированных опор.

Устройство сильфонных компенсаторов

Технические характеристики

К основным параметрам относятся следующие:

  • Условный диаметр. Эта характеристика должна соответствовать диаметру участка трубопровода, на который будет установлен компенсатор.
  • Тип рабочей среды. Большинство компенсаторов универсальны и подходят для транспортировки жидкостей, пара, сжатого газа. Тем не менее, для установки модуля в систему с химически активной рабочей средой следует убедиться, что модель устойчива к подобным воздействиям.
  • Температура и давление в системе. Максимальный напор и диапазон допустимых температур, при которых компенсатор способен сохранять свои свойства.

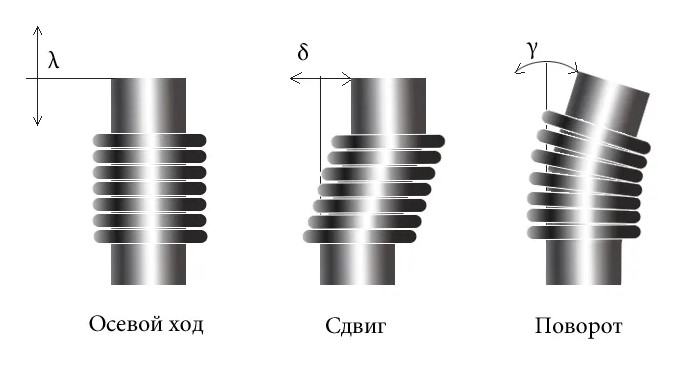

  • Компенсирующая способность. В зависимости от типа устройства включает осевой ход (возможную длину сжатия/растяжения), максимальный угол поворота, допустимую сдвиговую деформацию.
  • Ресурс. Количество рабочих циклов, которое может выдержать устройство без потери своих характеристик.

Cильфонный компенсатор

В среднем рабочий ресурс компенсатора – около 5000 рабочих циклов. Под циклом понимается одно полное использование его компенсирующей способности: сжатие/растяжение на всю возможную длину, поворот под максимальным углом, максимальное сдвиговое смещение. Рабочий ресурс может меняться в зависимости от интенсивности использования системы, правильности установки компенсатора, агрессивности рабочей среды, наличия защитных элементов.
